Soldadura de laser plástica do sistema da solda do laser da precisão

composição do sistema:

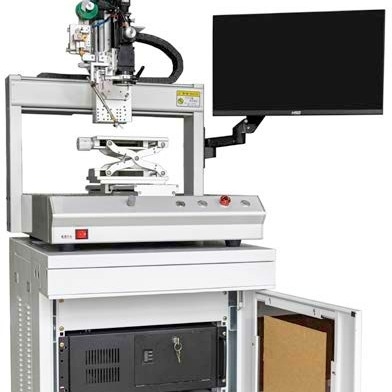

O sistema Desktop da solda do laser do feedback da temperatura pelo robô multiaxial, o sistema de feedback da temperatura, do contraponto do CCD sistema coaxial e sistema do laser do semicondutor, o sistema têm o feedback da temperatura e a função de alinhamento coaxial do CCD, pode eficazmente assegurar a soldadura da soldadura da temperatura constante, pode eficazmente assegurar as peças de precisão exatas, assegura o rendimento eficaz na produção em massa.

1. Sistema de alta potência do laser do semicondutor

O fonte de calor do laser adota o módulo infravermelho do laser do semicondutor do poder superior com comprimento de onda 915 e 980 opcionais; poder 30W-200W opcional; a função do feedback da temperatura do tempo real fornece o controle de temperatura para uma área minúscula de 0.3mm a precisão de controle da temperatura do ± 3 graus Célsio. Pelo controle de temperatura exato, agarre inteiramente o efeito de solda e para evitar soldar dano.

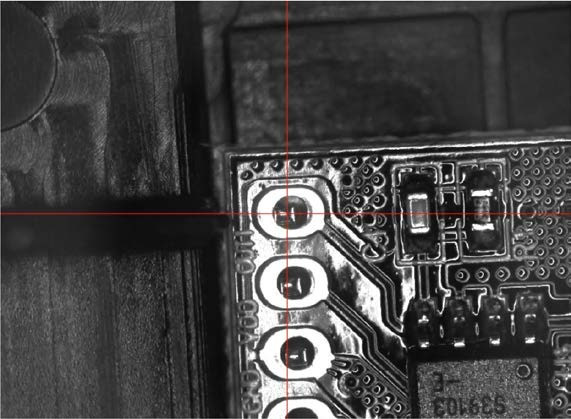

2. O sistema de posicionamento visual coaxial do CCD

O equipamento é equipado com um sistema de posicionamento visual para a soldadura da precisão, que pode controlar o movimento transversal da bancada à posição designada com do posicionamento de posicionamento de ponto de MARK ou de solda do ponto sobre a parte processada para evitar os problemas de solda causados pelo erro do workpiece. E igualmente o sistema de posicionamento visual

Pode igualmente ser usado como um dispositivo de monitoração. A imagem latente do CCD pode ser observada no tempo real. O sistema visual é poderoso. Além do que o código convencional do marcador que posiciona, igualmente tem a função automaticamente de encontrar o lugar de solda com a análise visual.

3. Sistema de feedback da temperatura

A função original do feedback da temperatura, anos de projeto independente da indústria profunda do sistema de feedback de controle de temperatura, com a monitoração de tempo real e o feedback da temperatura no ponto de solda, pode assegurar-se de que a temperatura do valor ajustado da temperatura, não cause a queimadura do ponto de solda, a escala da medida da temperatura é 100-600 graus.

4. Mecanismo de entrega da lata da precisão

Mecanismo de entrega profissional do fio da solda, diâmetro de fio 0.5mm-1.2mm da solda; precisão 0.1mm da entrega do fio; o comprimento e a velocidade do fio da solda podem ser controlados.

três. superioridade do produto:

1. O não-contato que solda, nenhum dano mecânico do laser do esforço, impacto térmico do efeito é pequeno, pode eficazmente evitar os pontos de solda encontrou no processo de solda tradicional, workparts de dano da área de aquecimento nos grandes, nos workparts da extrusão e em outros problemas;

2. O aquecimento do laser, temperatura imediata da solda, o sistema de feedback original da temperatura, medida da temperatura da solda do tempo real e monitoração, pode temperatura da solda do controle de reação negativa do tempo real, e curva de solda da temperatura do tempo real, assegurar o rendimento da soldadura;

3. Estrada do laser, estrada da luz do CCD, estrada da luz da medida da temperatura três pontos coaxiais, para resolver perfeitamente a estrada da multi-luz no problema da sobreposição da indústria, e para evitar a eliminação de erros complexa;

4. O CCD coaxial da definição alta exata que posiciona e que processa o sistema de vigilância, pode claramente apresentar pontos de solda e as coordenadas de solda corretas oportunas, podem realizar o posicionamento automático, corrigir o impacto do tamanho das peças e do desvio pequenos da posição, fácil realizar grandes quantidades de cadeia de fabricação processamento de solda da precisão, a lidar com os custos laborais crescentes; O sistema do CCD pode igualmente monitorar o processo de processamento no tempo real;
